Un abonnement triphasé 15 kVA avec un disjoncteur de branchement calé sur 25 A offre trois phases et un neutre. Récupérer du 220V monophasé sur ce réseau 380V pour alimenter un atelier domestique ne relève pas d’une conversion de tension, mais d’un découpage intelligent des circuits au tableau divisionnaire. La distinction entre dérivation phase-neutre et véritable convertisseur conditionne tout le schéma électrique.
Section des conducteurs et calibre de protection : le dimensionnement que les forums ignorent
Avant de tracer le moindre schéma, nous recommandons de vérifier la section des conducteurs existants entre le tableau principal et l’atelier. Sur une distance de trente mètres, un câble en cuivre de section insuffisante provoque une chute de tension qui dégrade le fonctionnement des moteurs et fausse le seuil de déclenchement des protections.
A lire également : Équipement de protection individuelle : que faut-il retenir ?
Le calibre du disjoncteur divisionnaire doit correspondre à la section du câble, pas à la puissance souhaitée. Un câble sous-dimensionné protégé par un disjoncteur trop fort ne déclenchera pas en cas de surcharge. Ce point est fréquent quand on réutilise une ancienne alimentation d’atelier sans réévaluer la ligne.
Pour un atelier alimenté en triphasé à distance du tableau principal, le câble enterré doit respecter la profondeur réglementaire et sa section doit intégrer la longueur totale du parcours. Une gaine TPC protège le câble dans la tranchée.
A lire aussi : Faut-il remplacer son disjoncteur diff type AC par un type A ?

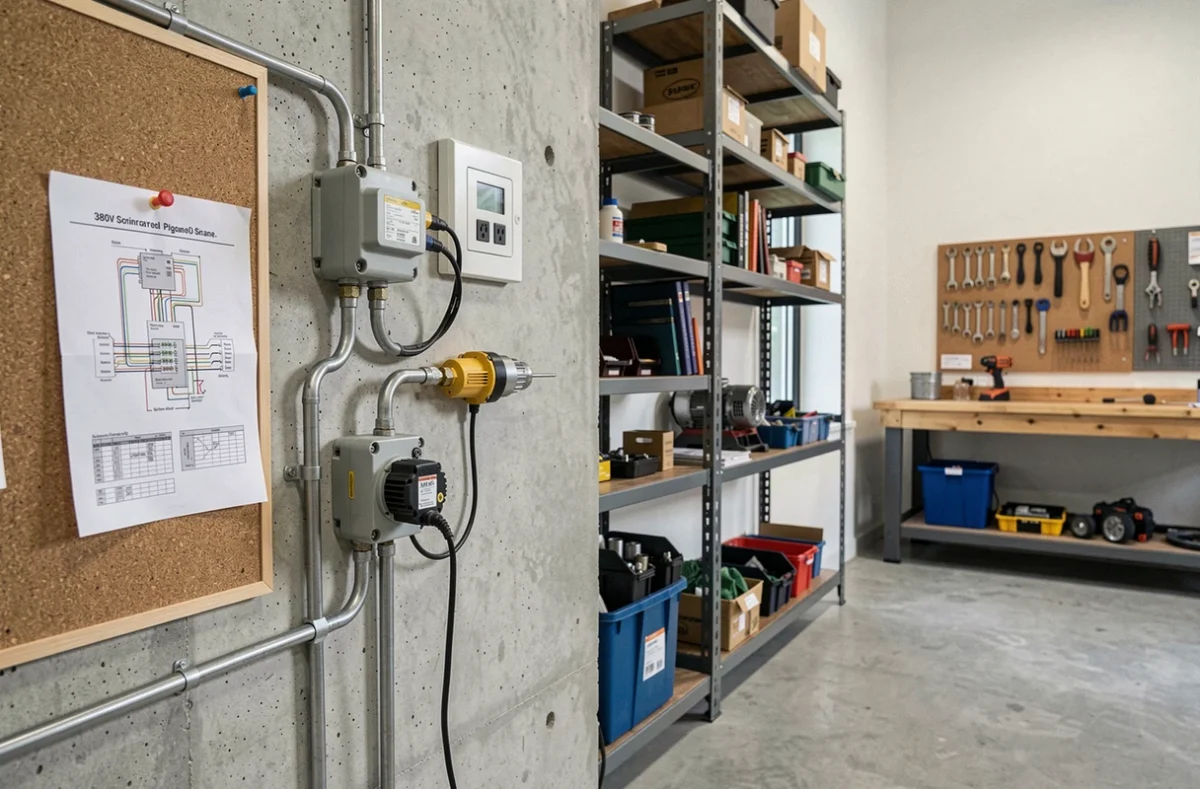

Schéma électrique 380V et 220V : dérivation monophasée ou convertisseur dédié
Sur un réseau triphasé 400V (anciennement appelé 380V), chaque phase associée au neutre délivre du 230V monophasé (anciennement 220V). C’est la base du schéma électrique pour un atelier mixte : les machines triphasées se raccordent entre phases, les prises monophasées se raccordent entre une phase et le neutre.
Cette dérivation phase-neutre n’a rien d’un convertisseur. Elle exploite simplement la tension simple disponible sur le réseau triphasé. Un convertisseur ou un transformateur triphasé-monophasé n’a de sens que si l’installation ne dispose pas de neutre distribué, ce qui reste rare en résidentiel français.
Répartition équilibrée des circuits monophasés
Le tableau divisionnaire de l’atelier doit répartir les circuits 220V sur les trois phases pour éviter un déséquilibre. Un déséquilibre prononcé augmente le courant dans le neutre et peut provoquer le déclenchement du disjoncteur de branchement.
Chaque phase alimente un groupe de prises ou d’éclairage distinct. Nous répartissons typiquement les prises d’outillage portatif sur une phase, l’éclairage sur une autre, et les charges fixes monophasées (poste de soudage inverter, compresseur monophasé) sur la troisième.

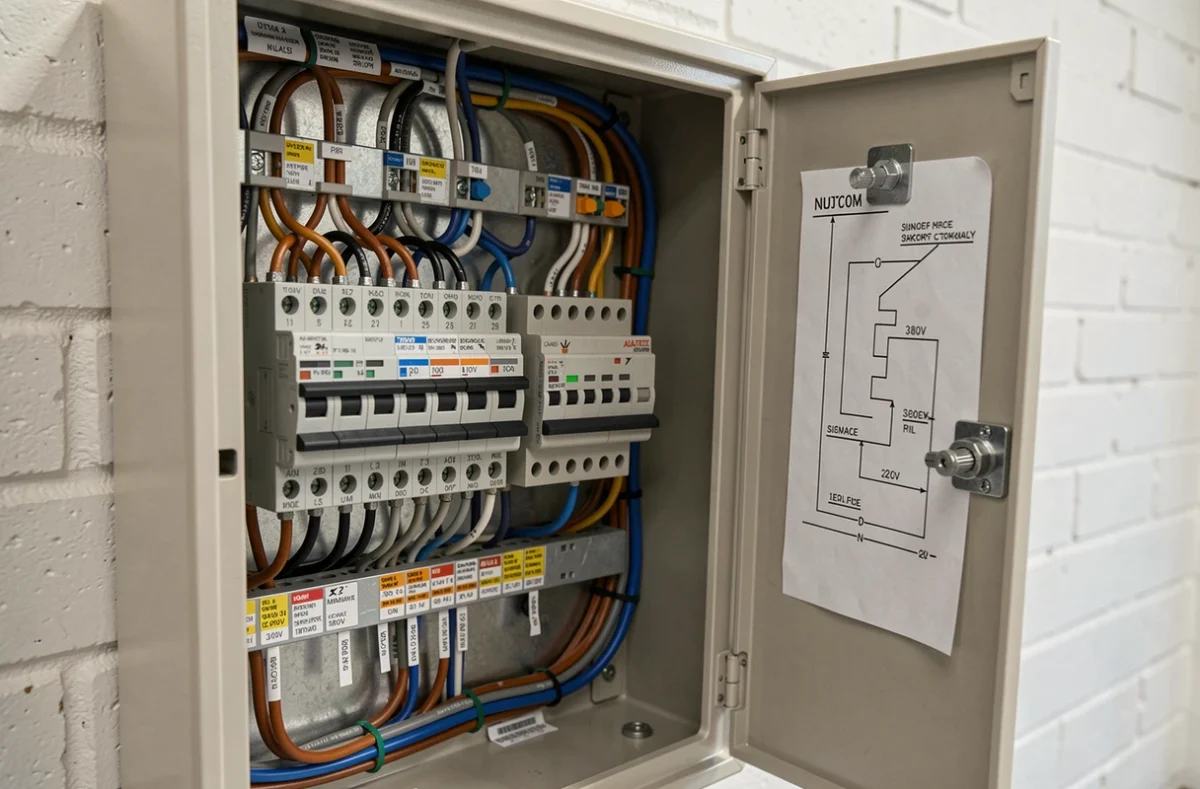

Tableau divisionnaire atelier : sélectivité et protection différentielle
Le tableau d’atelier fonctionne comme un tableau secondaire alimenté depuis le tableau principal par un câble dédié et un disjoncteur divisionnaire. La sélectivité entre les deux tableaux garantit qu’un défaut dans l’atelier ne coupe pas toute la maison.
- Un interrupteur différentiel de type A ou AC en tête du tableau atelier, calibré selon la somme des départs, assure la protection contre les contacts indirects. Le type A est préférable si un variateur de fréquence ou un poste de soudage inverter est raccordé.
- Les circuits triphasés (tour, fraiseuse) partent sur des disjoncteurs tétrapolaires. Les circuits monophasés partent sur des disjoncteurs unipolaires + neutre, chacun connecté à une phase différente pour maintenir l’équilibre.
- Un arrêt d’urgence coup de poing en tête de tableau, coupant l’ensemble des circuits, est une mesure de sécurité que nous considérons indispensable dans un atelier équipé de machines tournantes.
La sélectivité entre le différentiel de l’atelier et celui du tableau principal repose sur un décalage de sensibilité ou de temporisation. Si le tableau principal est équipé d’un différentiel 500 mA (le disjoncteur de branchement standard), un différentiel 30 mA en tête du tableau atelier assure un déclenchement prioritaire côté atelier.
Couplage moteur triphasé et lecture de la plaque signalétique
Raccorder un moteur triphasé sur un réseau 400V sans vérifier la plaque signalétique mène à des erreurs coûteuses. La plaque indique deux tensions séparées par un slash (par exemple 230/400V) et deux modes de couplage : triangle et étoile.
Sur un réseau 400V entre phases, un moteur marqué 230/400V se couple en étoile. Le couplage triangle sur ce même réseau appliquerait la tension composée directement aux enroulements, ce qui les détruirait par surchauffe. Un moteur marqué uniquement 380V sans double tension se raccorde directement, mais ce cas devient rare sur les machines récentes.
Moteur triphasé alimenté en monophasé 220V : les limites
Faire tourner un moteur triphasé sur du monophasé via un condensateur de démarrage reste une solution de dépannage. Le couple au démarrage chute de manière significative et la puissance disponible diminue d’environ un tiers. Pour un tour ou une fraiseuse qui demandent un couple constant, cette approche dégrade la qualité d’usinage.
Un variateur de fréquence monophasé-triphasé représente une alternative plus fiable. Il accepte du 230V monophasé en entrée et délivre du triphasé à fréquence variable en sortie, ce qui permet aussi de réguler la vitesse de rotation.
Prise de terre de l’atelier : piquer sur la maison ou créer un circuit dédié
La question revient systématiquement sur les forums. Créer une prise de terre dédiée à l’atelier ou prolonger celle de la maison dépend de la distance et de la configuration du terrain.
Si l’atelier se situe à plus d’une quinzaine de mètres du tableau principal, une prise de terre locale avec piquet ou boucle en fond de fouille simplifie le schéma et réduit l’impédance de boucle de défaut. Les deux terres doivent rester interconnectées via le conducteur de protection du câble d’alimentation pour former une équipotentialité globale.
Un atelier proche du tableau principal peut se contenter du conducteur de protection ramené depuis la barrette de terre de la maison, à condition que sa section soit suffisante par rapport à la longueur du câble.
Le schéma électrique 380V en 220V pour un atelier domestique se résume à exploiter correctement un réseau triphasé existant, pas à convertir une tension. La qualité du résultat dépend du dimensionnement câble-protection, de l’équilibre des phases au tableau et du respect du couplage moteur. Négliger un seul de ces points transforme un atelier fonctionnel en source de déclenchements intempestifs ou de risques électriques réels.
